HebeanlageEine archimedische Schraube (Schneckenpumpe) ist eine Förderanlage, die aus einer um eine Welle gewickelten Spirale und einem Trog besteht. Ihre Erfindung reicht in die Antike zurück und wird üblicherweise dem griechischen Techniker Archimedes zugeschrieben. Hauptanwendung ist der Transport von Wasser auf ein höheres Niveau zu Bewässerungs- und Entwässerungszwecken.
Hebeanlagen sind automatisch arbeitende Anlagen, die das Abwasser, das unter der sogenannten Rückstauebene anfällt, rückstausicher ableiten oder Abwässer auf ein höherliegendes Niveau pumpen. Wenn das Abwasser also nicht mit Gefälle abgeleitet werden kann, ist ebenfalls eine Hebeanlage erforderlich; ebenso, wenn Niederschlagswasser, das unter der Rückstauebene anfällt, nicht versickern kann.
Energieschnecke (Wasserkraftschnecke)
Bei der Energieschnecke (Schneckenpumpe) wird das Prinziep der Hebeschnecke umgedreht. Hier bei fließt das Wasser die Schnecke hinunter und versetzt diese in Rotation. Diese treibt wiederrum den Generator an.
Wir bieten alle Dienste und Leistungen zur vollständigen Auslegung und Planung von Hebeanlagen für Flüssigkeiten. Wir planen, legen aus und konstruieren Maschinen für:
- Schnecke
- Kompaktschnecke
- Rohrschnecke
- Archimedisch
Maschinen für:
- Montage
- Betontrog
- Stahltrog
Steuerung
SCADA Anbindung

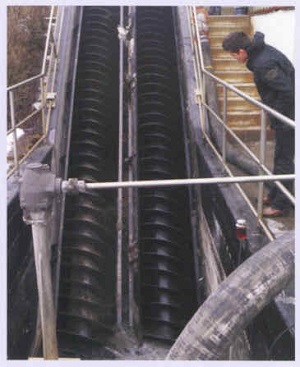

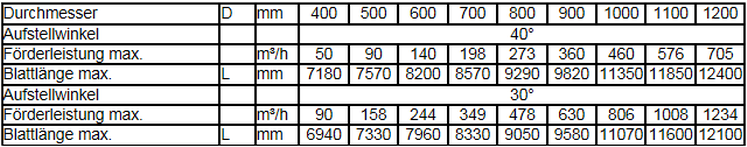

SchneckeDie Schnecke (Archimedische Schraube oder Schnecke) ist in einem eng angepassten Trog oder Rohr aus Stahl oder Beton angeordnet und dreht sich um ihre Mittelachse. Durch die Schnecke und den Trog werden Kammern gebildet, in denen das Wasser nach oben gefördert wird. Diese Kammern sind nach oben und unten durch jeweils einen Blattabschnitt der Spirale begrenzt. Durch die Rotation der Schnecke bewegen sich alle Kammern in Richtung des Schneckenendes. Am Ende der Schnecke läuft das Wasser aus der Schnecke.Werden alle Teile wie Schnecke, Trog aus Stahl und die Vormontierten Lagerungen mit Antrieb der Schnecke geliefert nennt man dieses Kompaktschnecke.
Der Verlust der Schnecke bestimmt sich primär aus dem Spalt zwischen Schnecke und Trog und, wenn dieses Eintritt, durch das überschlagen des wassers, Abwassers über das Zentralrohr.
Die archimedische Schraube ist ein Sonderfall des Schneckenförderers, da die Schwerkraft für den Vorwärtstransport des Fördermediums genutzt wird. Aus diesem Grund kann mit der archimedischen Schraube nur horizontal oder schräg nach oben gefördert werden.

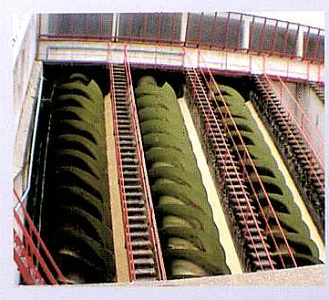

Bei größeren Förderhöhen werden die Schneckenpumpen in Kaskaden angeordnet.
Kreiselpumpe
Die Kennlinie einer Kreiselpumpe beschreibt den Zusammenhang zwischen Druckerhöhung und Fördermenge. Der höchste Druck wird bei der Fördermenge Null erzeugt. Das ist dann der Fall, wenn die Pumpe z.B. gegen einen geschlossenen Schieber fördert. Kennt man die Kennlinie des angeschlossenen Rohrnetzes ergibt sich der Arbeitspunkt als Schnittpunkt von Pumpen- und Rohrnetzkennlinie.
Durch Hintereinanderschaltung mehrerer Kreiselpumpen addiert sich der Förderdruck, durch Parallelschaltung die erzielbare Fördermenge. Drehzahländerungen der Pumpen verändern sowohl die Fördermenge als auch den Druck und damit die Leistungsaufnahme.
Die Kavitation in einer Kreiselpumpe führt zur Verminderung der Förderleistung. Bei längerem Kavitationsbetrieb werden die Lager und die Gleitringdichtungen der Pumpe stark belastet und verschleißen schnell. Insbesondere das Laufrad und das innere Pumpengehäuse werden durch Materialabtrag zerstört.
Die Schneckenpumpe hat gegenüber der Kreiselpumpe den Vorteil das diese durch Sand , Schlamm, Ton und Rechengut kaum verschleißt oder zerstört wird.
Durch die niedrige Drehzahl bei der Schlammhebung wird die Schlammflocke nicht zerstört.
Die Kreiselpumpe hat gegenüber der Schneckenpumpe den Vorteil das die Einbaulänge und somit das Gebäude sehr klein ausfallen kann.
Die kompakte Einheit besteht aus der Schnecke, der Antriebseinheit mit Lagerung und Bodenlager (Befestigung am Mantelrohr) und dem Mantelrohr. Die statische und dynamische Auslegung der Schnecke mit Anbauten und Mantelrohr erfolgt in der Weise, sodass die kompakte Einheit nur an 2 Stellen am Gebäude abgehängt werden muss. Das patentierte Bodenlager ist über einen Ölvorlagebehälter dauergeschmiert. Die Antriebseinheit zur Schnecke ist direktgekuppelt ausgeführt welches weniger Wartungs- und Verschleißpunkte bedeutet.

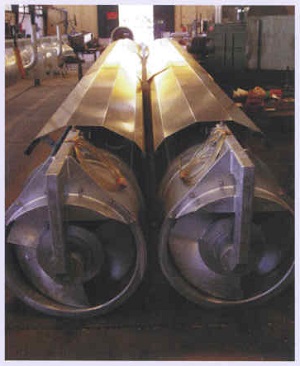

Die Wasserförderschneckenpumpe in Rohrausführung bietet die Möglichkeit eines schnellen Austausches ohne den bestehenden Beton oder Stahltrog auszubessern oder austauschen zu müssen.
Die Ausführung der Pumpe erfolgt in verschleißresistentem Stahl, welches zusätzlich verzinkt wird oder aber aus Edelstahl besteht. Wahlweise kann die Schneckenpumpe auch mit einem Stahl- oder Edelstahltrog bzw. Beton- oder Fliesentrog ausgeführt werden.
